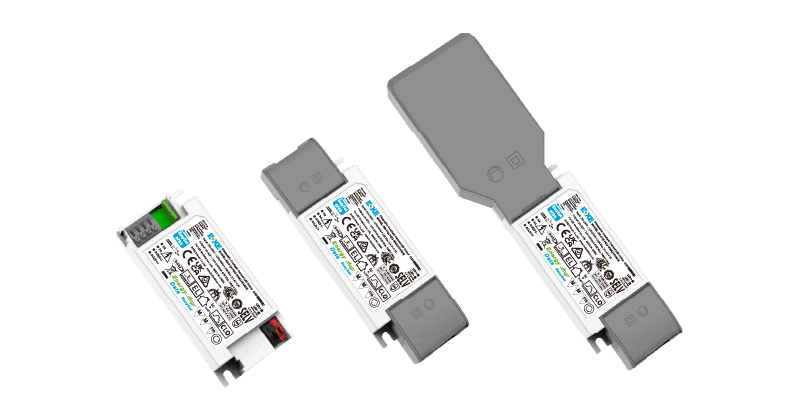

型号规格矩阵
| 型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | PF | 效率 | THD | Ta | Tc | 尺寸 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| BK-DQL042S-BHA1050ADP | 200-240VAC | 42W | 24-42VDC | 0.3-1.05A | 0.98 | 93% | 7% | 60°C | 85°C | L98×W43.5×H21 (built-in) |
| BK-DQL042S-BHA1050ADN | 200-240VAC | 42W | 24-42VDC | 0.1-1.05A | 0.98 | 93% | 7% | 60°C | 85°C | L98×W43.5×H21 (built-in) |
通用参数
| 额定输入电压 | 200-240VAC / 200-240VDC |
| 极限电压 | 180-264VAC / 200-264VDC |
| 输入电压冲击 | 380V |
| 防护类型 | Class II |
| 输出类型 | SELV |
| 输出电流精度 | ±5% |
| 上电时间 | <0.75s |
| 空载输出电压 | 54 VDC |
| 浪涌 | L-N: 2KV |
| 无频闪 | Pst LM <1, SVM <0.4 |
| 工作温度 | -25°C to 60°C |
| 防护等级 | IP20 |
| 寿命 | 典型 100,000 小时 |
| 质保 | 5.5 年 |
接线示意图
