型号规格矩阵
| 型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | PF | 效率 | THD | Ta | Tc | 尺寸 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|

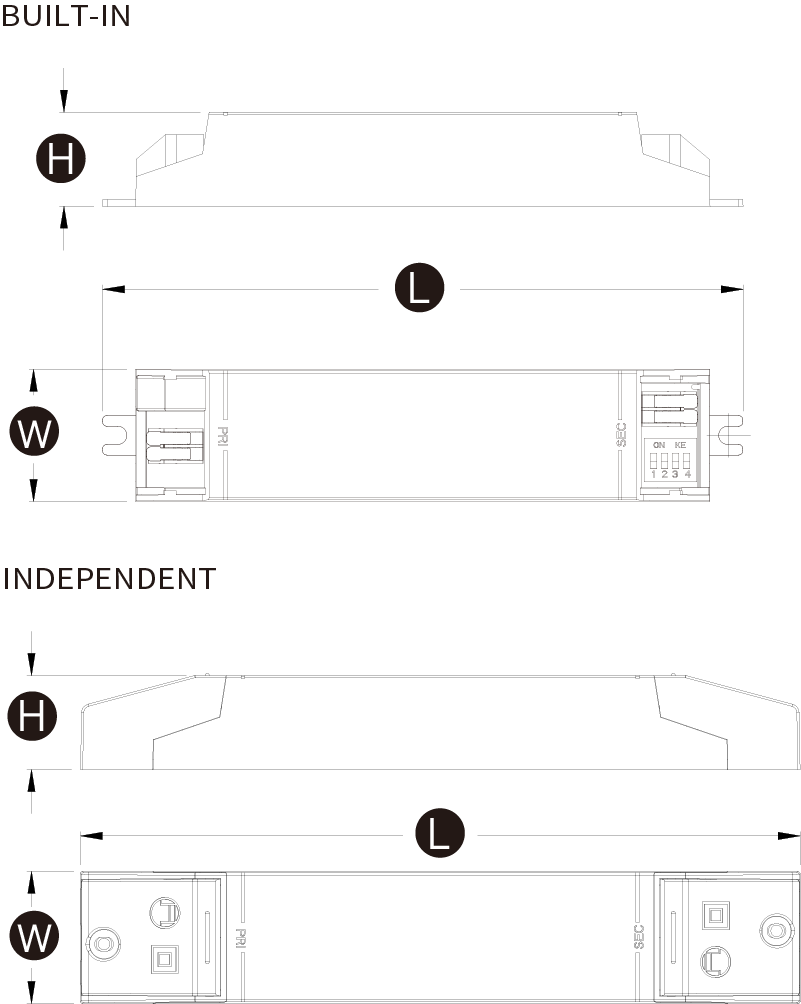

| BK-BPL036S-AHC0900AN | 200-240VAC/DC | 36W | 6-50VDC | 0.1-0.9A | 0.98 | 92% | 10% | 50°C | 90°C | L145.5×W30×H21.4 (built-in) |
| BK-BPL040S-AHC1050AS | 200-240VAC/DC | 40W | 3-49VDC | 0.3-1.05A | 0.98 | 91% | 8% | 60°C | 90°C | L145.5×W30×H21.4 (built-in) |
通用参数
| 额定输入电压 | 200-240VAC / 200-240VDC |
| 极限电压 | 180-264VAC / 180-264VDC |
| 输入电压冲击 | <380 VAC |
| 防护类型 | Class II |
| 输出电流精度 | ±5% |
| 浪涌 | L-N: 2KV |
| 无频闪 | Pst LM <1, SVM <0.4 |
| 工作温度 | -25°C to 50°C |
| 防护等级 | IP20 |
| 寿命 | 典型 100,000 小时 |
| 质保 | 5.5 年 |
接线示意图
