型号规格矩阵
| 型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | PF | 效率 | THD | Ta | Tc | 尺寸 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|

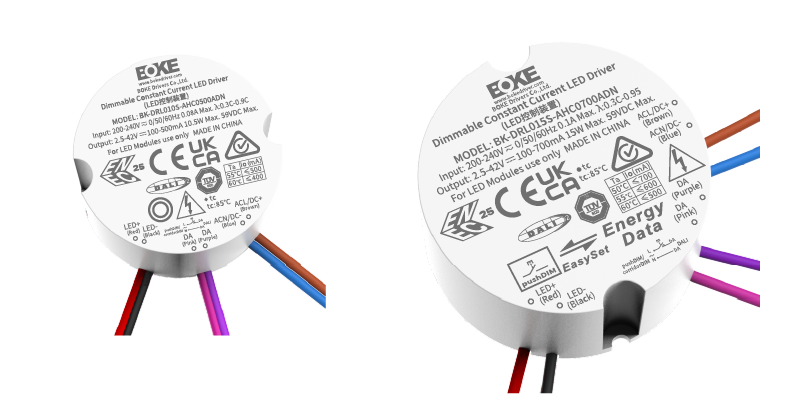

| BK-DRL010S-AHC0500ADN | 200-240VAC/DC | 10.5W | 2.5-42VDC | 0.1-0.5A | 0.96 | 84% | 15% | 60°C | 85°C | Ø42×H21 |
| BK-DRL015S-AHC0700ADN | 200-240VAC/DC | 15W | 2.5-42VDC | 0.1-0.7A | 0.96 | 86% | 11% | 60°C | 85°C | Ø48×H23 |
通用参数
| 额定输入电压 | 200-240VAC / 200-240VDC |
| 极限电压 | 180-264VAC / 180-264VDC |
| 输入电压冲击 | <380 VAC |
| 防护类型 | Class II |
| 输出电流精度 | ±5% |
| 调光范围 | 0.1–100% |
| 上电时间 | <0.75s |
| 待机功耗 | <0.5W |
| 浪涌 | L-N: 1KV |
| 无频闪 | Pst LM <1, SVM <0.4 |
| 工作温度 | -25°C to 60°C |
| 防护等级 | IP40 |
| 寿命 | 典型 100,000 小时 |
| 质保 | 5.5 年 |

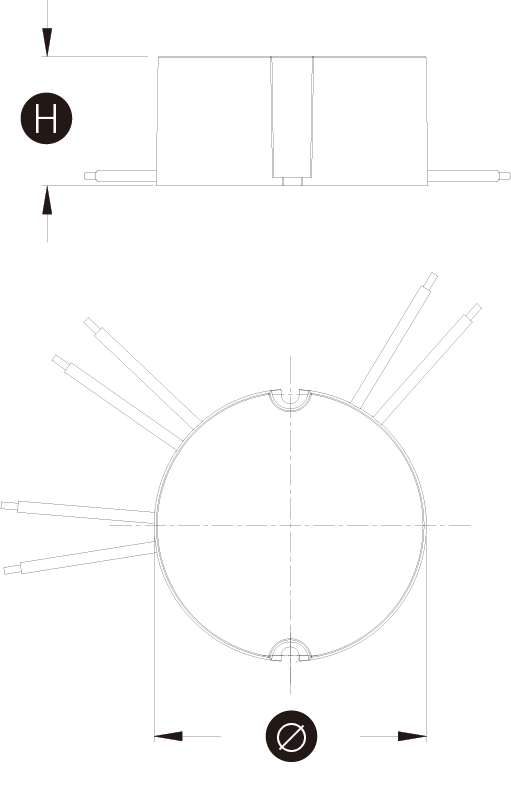

接线示意图
